客戶需求:

通過在公網架設AC，在熱點架設AP，使用AP的靜態上線，實現瘦AP架構的遠程管控，不需要專門鋪設線路到各個熱點等。

解決方案:

潤滿無線在給廣大需要無線覆蓋的客戶提供無線產品和無線解決方案的時候,經常會碰到客戶規模比較大,辦公地點比較分散,如果每個地方需要配置一個AC,這樣實施成本比較高.

潤滿無線已經代理了很多支持跨公網管理的產品,

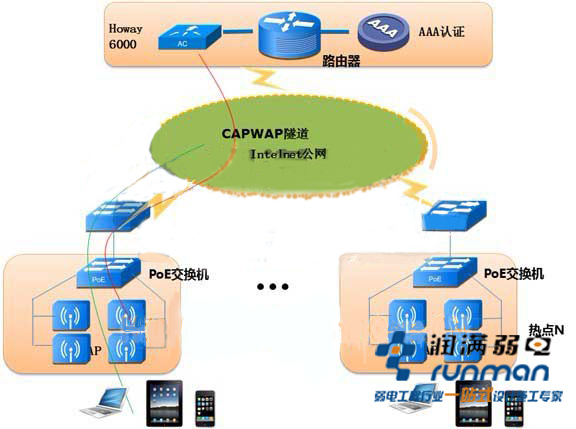

本方案針對漢明howay品牌的AC 6000C均支持跨公網管理AP. 網絡架構管理圖示如下

無線AP和AC之間跨公網管理需要用的DHCP OPTION 60 、OPTION 43是什么

在電信機房架設一臺howay6000C系列的AC，AC上配置公網地址，通過靜態路由映射到公網，實現公網訪問;

在各個熱點，依托其原有的網絡資源，可以通過網關出口，訪問到AC

在熱點內安裝瘦AP，瘦AP上配置靜態業務地址（即AP上的地址，配置到用戶的電腦上也可以上網），通過熱點內部的網關設備NAT出公網，實現網絡互聯，同時在AP內部配置AC公網IP，AC靜態發現AP。

通過靜態發現的方式，使AP-AC之間通信，然后AC統一下發模板給AP,實現遠程管理。

無線用戶通過搜索AP的信號，拿到地址，通過本地認證，實現上網。

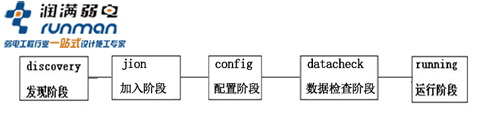

AP-AC的具體上線過程：

在現有組網環境下，AP正常上線的過程靜態上線，是capwap發現交互的過程：AP的capwap交互具體如下：

1、當一臺AP連接到網絡中，會發出發現請求報文，里面包含了AC的IP地址等信息，當AC收到這個請求報文之后，認為合法的AP加入，就會返回給AP一個允許請求，這個時候，AP的發現階段就結束了；

2、AP收到AC的回復請求之后，接下來會發送一個加入請求給AC，AC回復報文，AP此時顯示在線，但是模板信息為“未配置”；

3、然后我們根據原有的mac等信息，給AP下發模板，AP收到信息之后，自動配置成功，然后返回給AC一個數據檢查的信息，AC檢查完畢，配置成功，AP就上線運行了。

對于一個已經下發過AP模板的設備，在第3步的時候，AC在自身的“瘦AP模板運用”列表中，給AP下發對應的模板。

由于在網絡結構中，AP-AC跨公網互通，因此，AP配置了私網地址，需要網關NAT出公網才能與AC互通，所以AC對應的都是和各個熱點的網關所在的公網IP互通，AC的數據要傳回給AP，必須需要通過熱點網關再對應到AP的私網IP。
