- 案例概況
【項目名稱】：上海問康網絡科技
【工程內容】：綜合布線
【施工時間】：2015-5-8

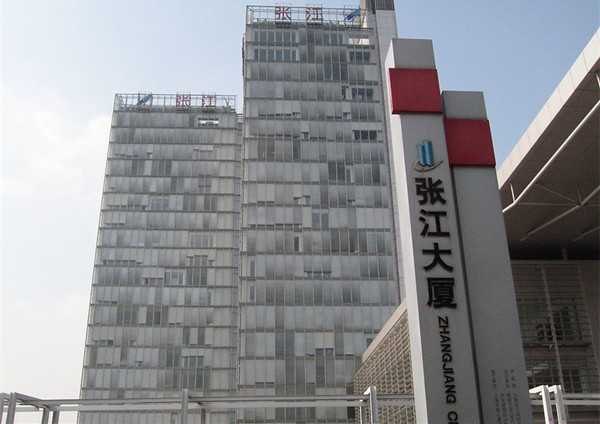

【項目地址】：上海市張江高科技園區張衡路666弄
【項目概況】：本項目位于上海市張江高科技園區張衡路666弄。上海問康網絡科技主要是從事網絡科技領域內的技術開發、技術服務、技術咨詢與技術轉讓，數據處理服務，電子商務（不得從事增值電信、金融業務），健康管理咨詢(不得從事診療活動、心理咨詢)，計算機軟硬件及輔助設備、電子產品、文教辦公用品的銷售。

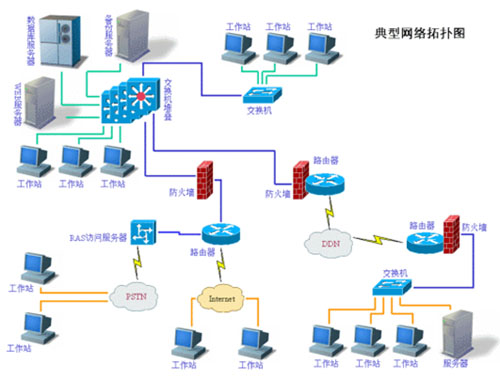

- 設計方案
1.模塊和機房配線架按照標準統一的EIA/TIA-568B方式接線，必須按照圖紙填寫對應的標簽。
2.信息端口的網絡和電話都采用RJ-45，都能根據需要既可以用做網絡，又可以用做電話。
3.走線管道要求放置水平總線槽，將網線引向各辦公區域信息接口的分線管或線槽，從總線槽到分線槽或線管需要有過渡連接。線槽中放置的雙絞線應不超過線槽總容量的70%，在線槽中放置的雙絞線密度過大會影響底層雙絞線的傳輸性能。
4.線槽要求轉彎處應留有足夠大的空間以保證雙絞線有充分的彎曲半徑，彎曲半徑應大于線徑的4倍。在線槽的轉彎處，應有墊襯以減小拉線時對雙絞線產生磨損。
5.會議室強電、網絡和電話線路要求鋪設到會議桌正下方，然后從會議桌中間槽引出。
6.會議室頂棚安裝投影儀支架。布線包括投影儀電源，VGA延長線。
7.所有無線點要求單獨布置電源和網線。

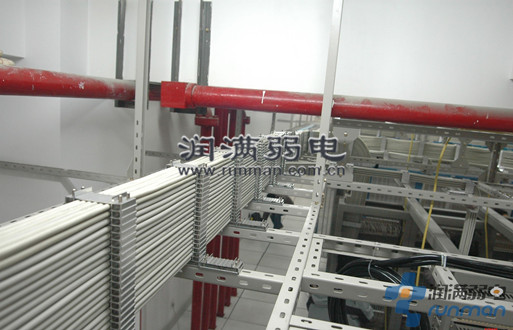

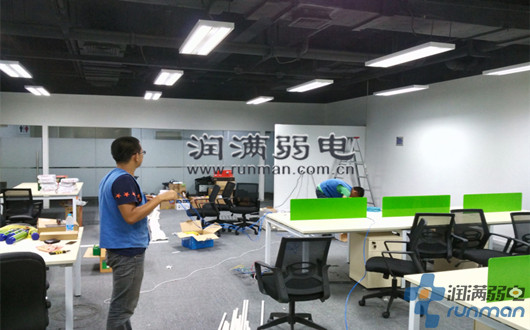

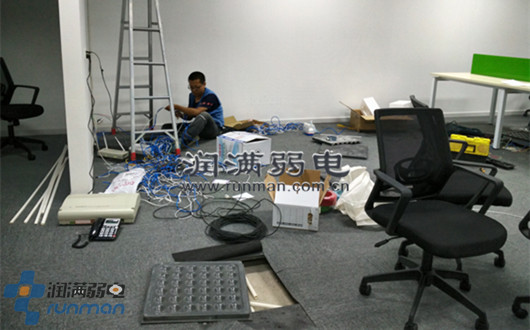

- 施工現場
