繁易電子辦公室綜合布線需求如下：

　　1、辦公室為新租辦公地點，還未裝修，需要做前端座位的網絡及電話，中間線路PVC管鋪設，后端機柜內的網絡設備。

　　2、整體網絡架構要有合理的規劃，設備要部署合理，線路要清晰可循。

　　3、硬件設備要根據實際需求配置，方便后續的擴展。

　　4、辦公室每個座位要接入有線網絡和電話，并部署WIFI信號，方便辦公應用。

　　繁易電子辦公室綜合布線解決方案：

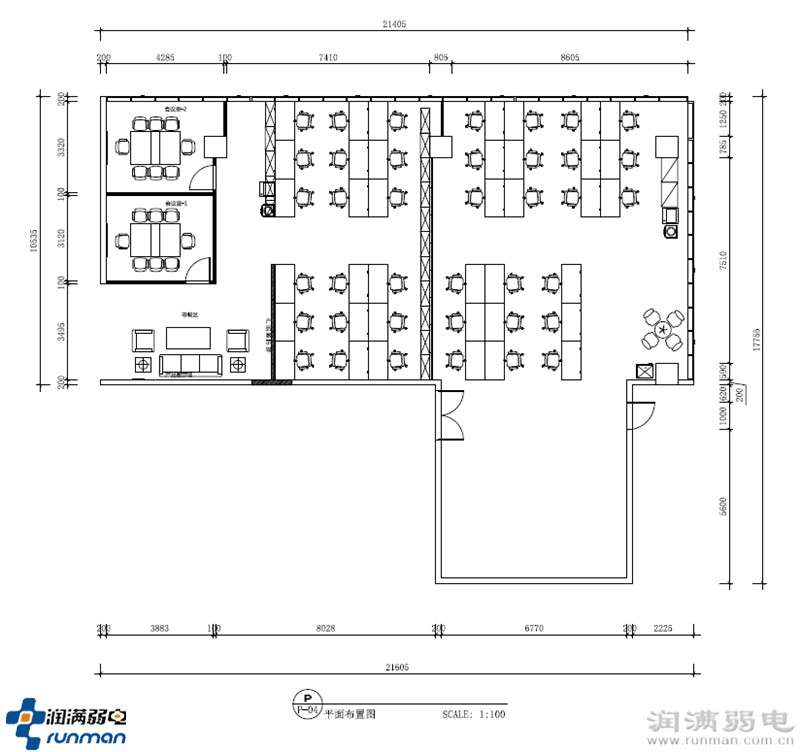

　　1. 規劃所有網絡信息點位及電話點位

　　①網絡信息點位為80個，電話點位為47個

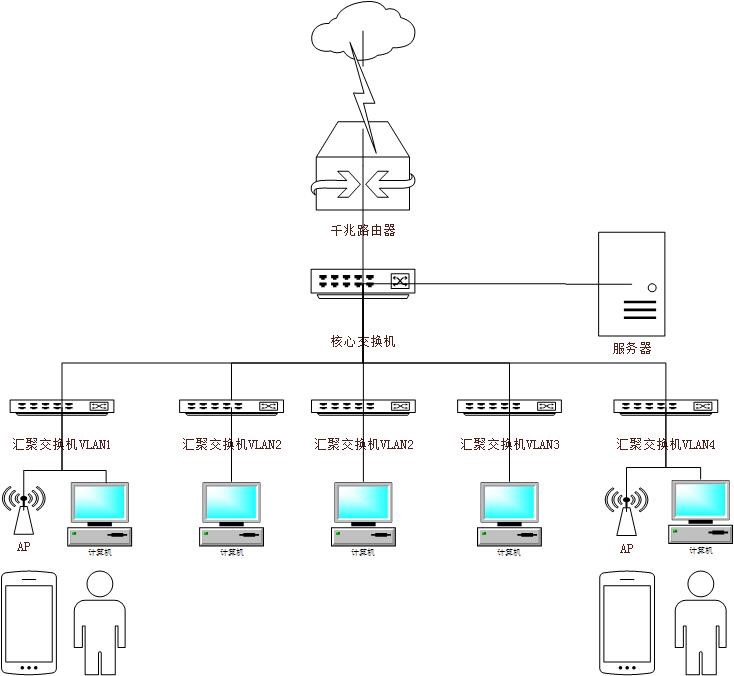

　　2. 繁易電子辦公室綜合布線規劃網絡拓撲結構(如下圖)

　　①選取機房位置，接入寬帶，在機柜內部署路由器、核心交換機、匯聚交換機、電話交換機等設備;

　　②技術部門、銷售部門、行政部門三個區域分別配置一臺24口匯聚交換機,研發部門配置2臺24口匯聚交換機,共5臺匯聚交換機;

　　③服務器直接接入核心交換機上;

　　④匯聚層交換機劃分不同VLAN以區分不同網絡;

　　繁易電子辦公室綜合布線主要設備小計：

　　上海繁易電子辦公室綜合布線項目施工前后對比圖：

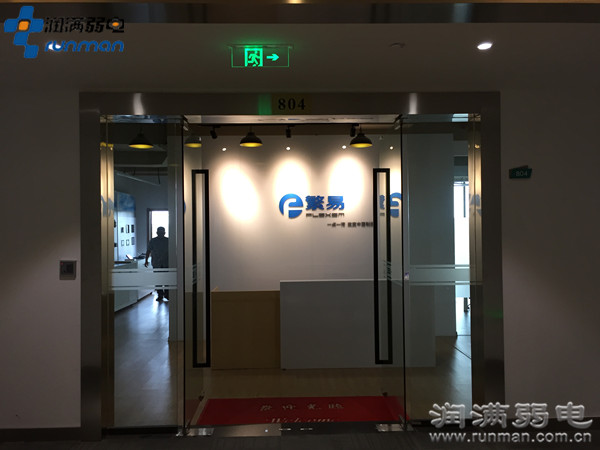

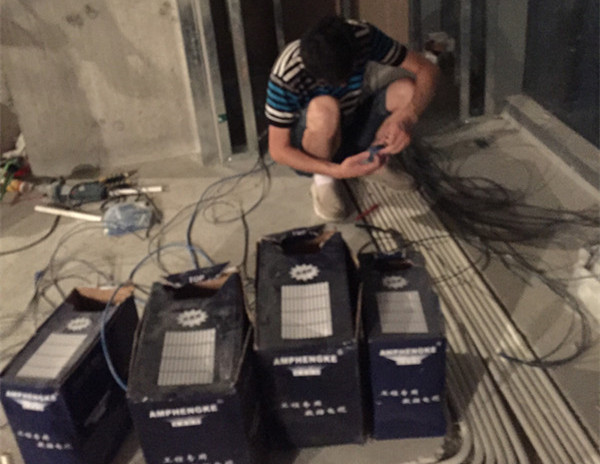

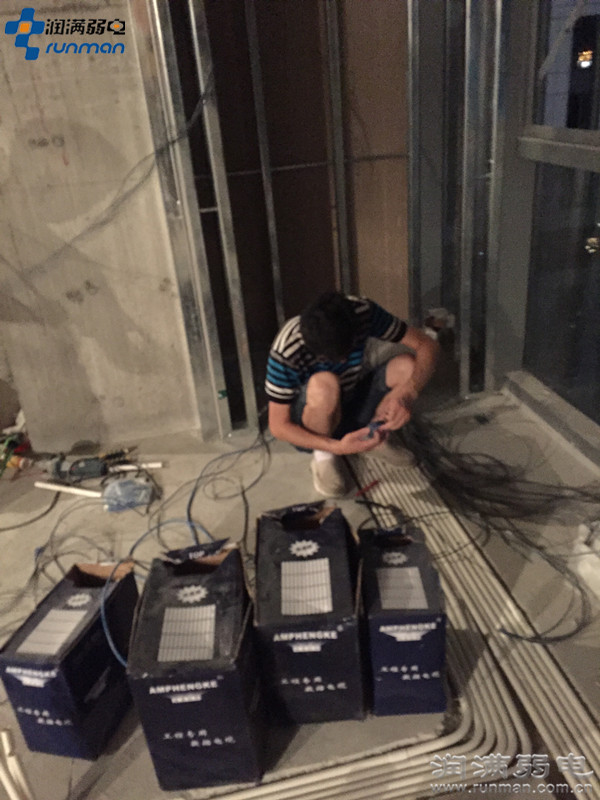

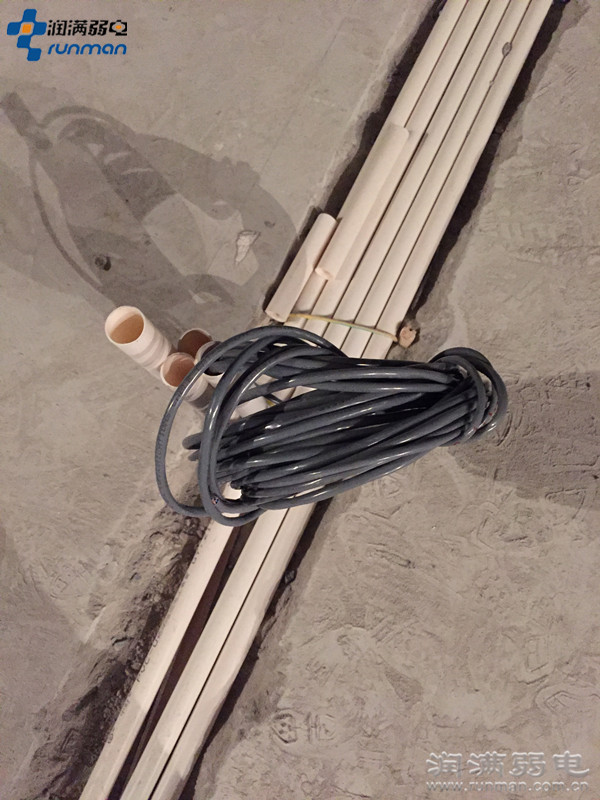

　　【施工前】：

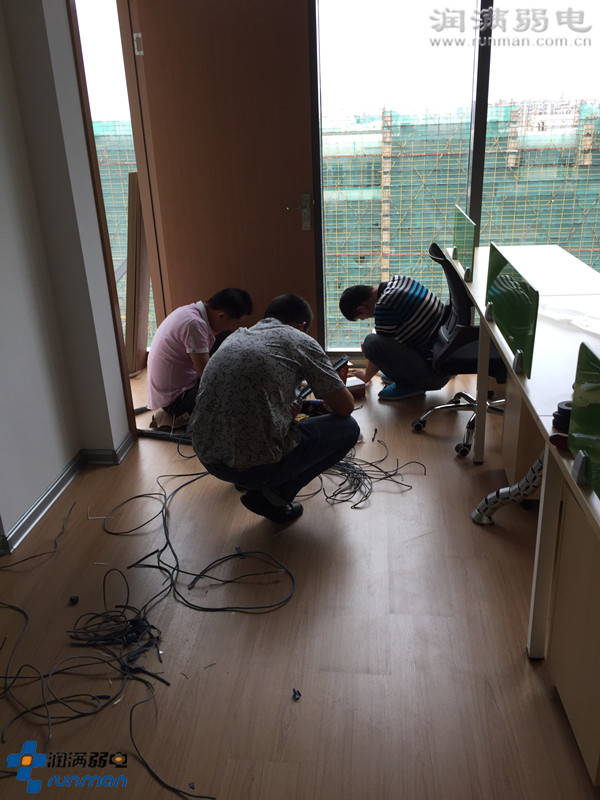

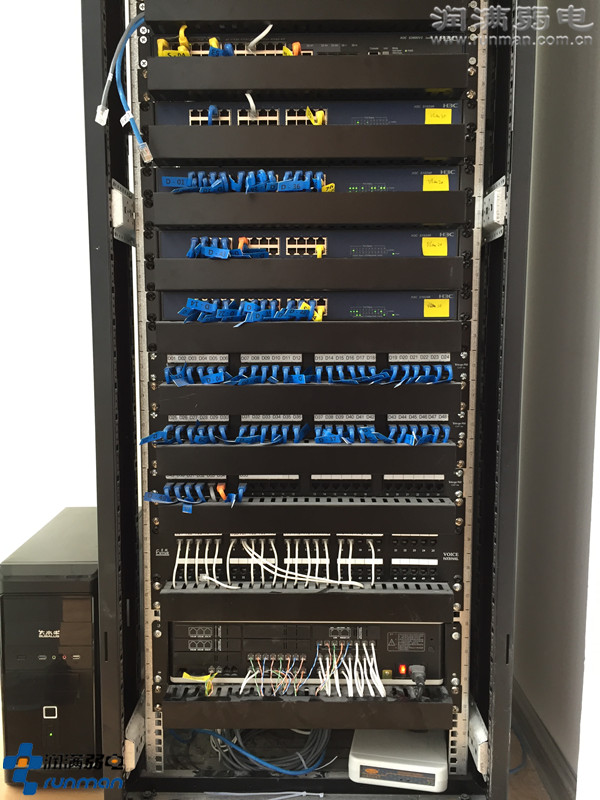

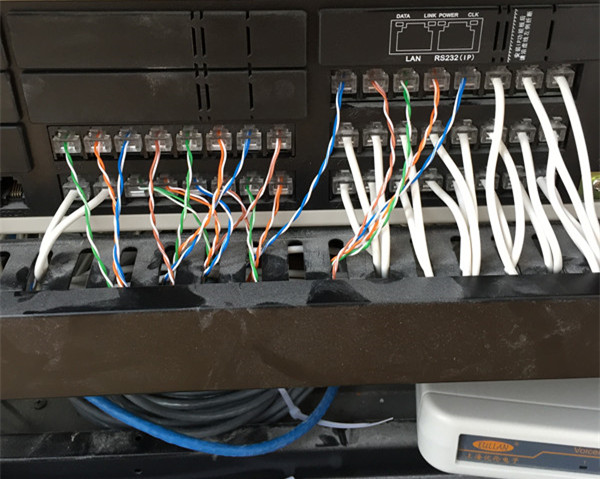

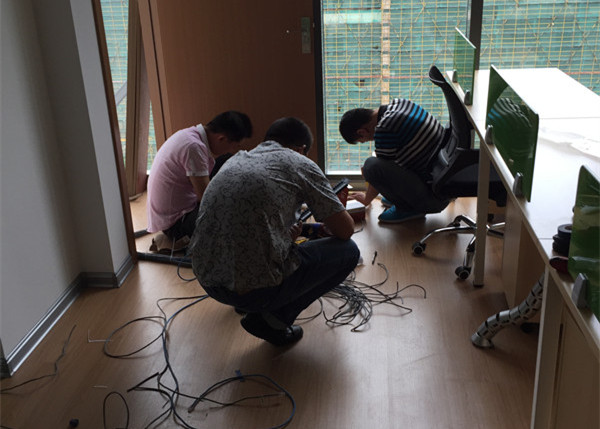

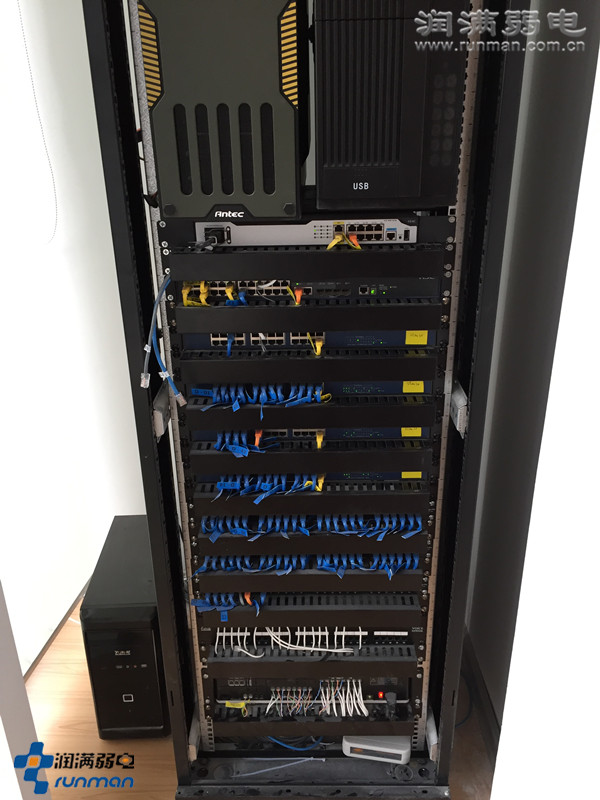

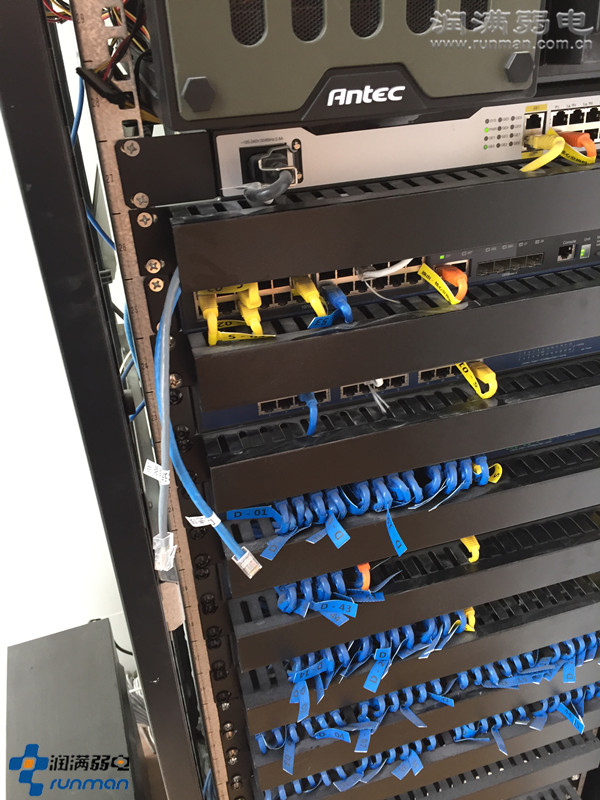

　　【施工后】：
